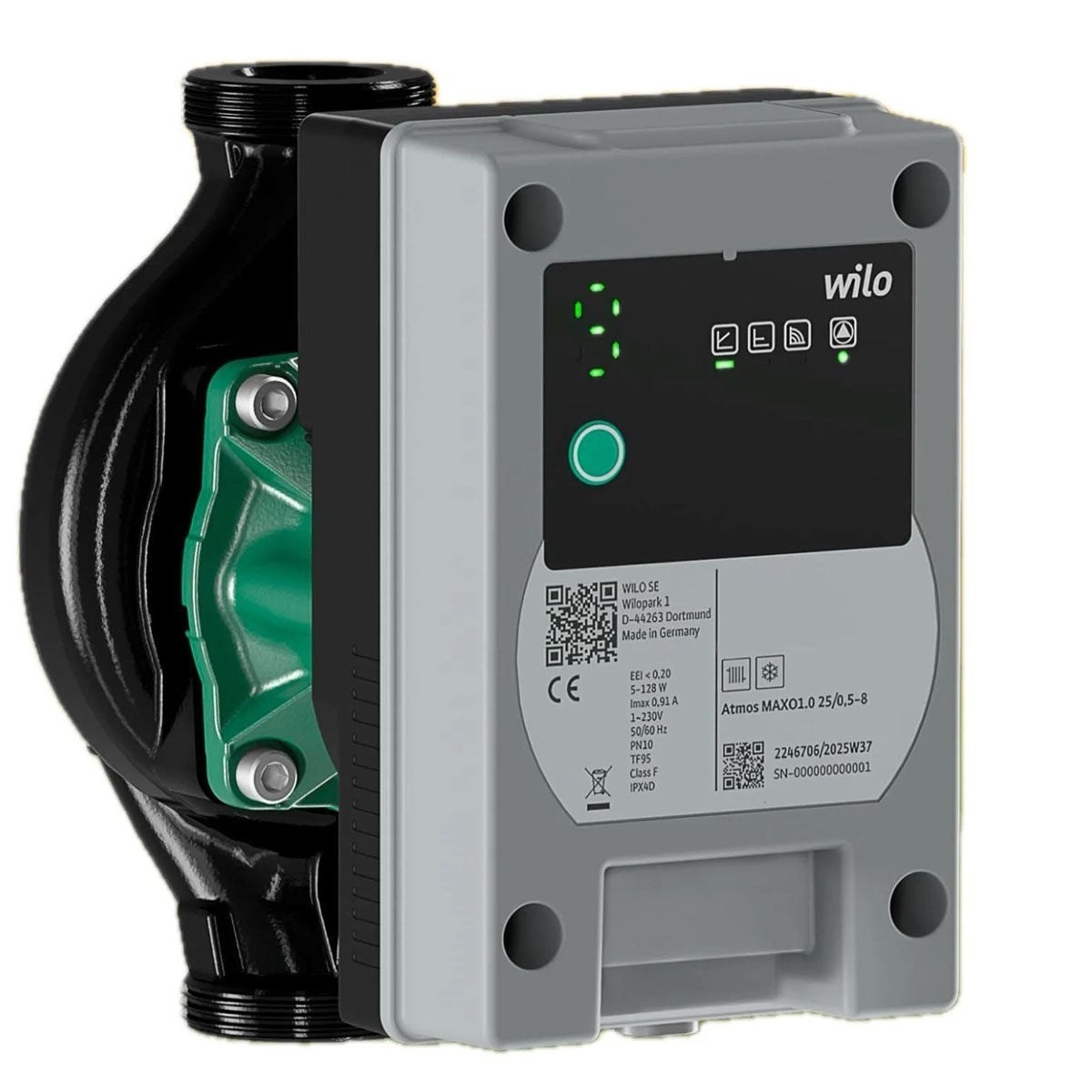

Wilo Atmos MAXO1.0 30/0,5-8, ısıtma, klima, havalandırma ve kapalı devre soğutma sistemlerinde akışkan sirkülasyonunu sağlamak için tasarlanmış, entegre frekans konvertörlü elektronik sirkülasyon pompasıdır.
Yüksek verimli EC motoru ve elektronik kontrol sistemi sayesinde pompa çalışma performansı tesisatın ihtiyacına göre ayarlanabilir. Değişken fark basıncı, sabit fark basıncı ve sabit devir kontrol modları farklı sistem gereksinimlerine uyum sağlar.
8,2 metre maksimum basma yüksekliği, 9,5 m³/h maksimum debisi ve G 2 bağlantısı ile uygun ticari bina ve endüstriyel tesisatlarda kullanılabilir. Kompakt tasarımı, entegre motor koruması ve LED durum göstergesi sayesinde işletim ve kontrol kolaylığı sağlar.
Islak rotorlu yapısı, doğru montaj ve tesisat koşullarında sessiz çalışmaya uygun bir çözüm sunar.
Öne Çıkan Özellikler
-
İnvertörlü elektronik kontrol: Pompa devrinin sistem ihtiyacına göre ayarlanmasını sağlar.
-
Yüksek verimli EC motor: EEI ≤ 0,20 enerji verimliliği endeksine sahiptir.
-
Maksimum 9,5 m³/h debi: Uygun çalışma koşullarında yüksek akış ihtiyacını karşılamaya yardımcı olur.
-
8,2 m maksimum basma yüksekliği: Isıtma ve soğutma tesisatlarının uygun çalışma noktalarında kullanılabilir.
-
Üç kontrol modu: Değişken fark basıncı, sabit fark basıncı ve sabit devir seçenekleri sunar.
-
9 kademeli ayar: Her kontrol modu için farklı çalışma kademeleri bulunur.
-
LED durum göstergesi: Pompanın çalışma durumu ve seçili işletim modu takip edilebilir.
-
Entegre motor koruması: Motoru korumaya yönelik elektronik fonksiyonlar içerir.
-
Otomatik blokaj açma: Motor blokajına karşı otomatik açma fonksiyonu bulunur.
-
Manuel hava tahliye fonksiyonu: Pompanın hava tahliyesi için yardımcı fonksiyon sunar.
-
Kompakt montaj: 180 mm montaj uzunluğu ile uygun tesisatlarda kullanılabilir.
-
Wilo-Connector: Elektrik bağlantısının kolaylaştırılmasına yardımcı olur.
Teknik Özellikler
| Teknik özellik |
Değer |
| Marka |
Wilo |
| Seri |
Atmos MAXO1.0 |
| Model |
30/0,5-8 |
| Ürün kodu |
2246707 |
| EAN kodu |
4062679508603 |
| Pompa tipi |
Elektronik sirkülasyon pompası |
| Motor teknolojisi |
EC motor |
| Elektrik beslemesi |
1~230 V |
| Şebeke frekansı |
50/60 Hz |
| Maksimum basma yüksekliği |
8,2 m |
| Maksimum debi |
9,5 m³/h |
| Maksimum işletme basıncı |
10 bar |
| Enerji verimlilik endeksi |
EEI ≤ 0,20 |
| Minimum güç tüketimi |
5 W |
| Maksimum güç tüketimi |
128 W |
| Nominal motor çıkış gücü P2 |
90 W |
| Nominal akım aralığı |
0,1–1,05 A |
| Devir aralığı |
750–3500 dev/dak |
| Boru bağlantısı |
G 2" |
| Alternatif bağlantı tanımı |
Rp 1½ " |
| Montaj uzunluğu |
180 mm |
| Akışkan sıcaklığı |
-20 °C ile +110 °C |
| Ortam sıcaklığı |
-20 °C ile +70 °C |
| Kontrol modları |
Δp-v, Δp-c, n-const |
| Kontrol ayarı |
Her modda 9 kademe |
| Koruma sınıfı |
IPX4D |
| Yalıtım sınıfı |
F |
| Pompa gövdesi |
Pik döküm |
| Çark malzemesi |
PPS-GF40 |
| Mil malzemesi |
1.4122 paslanmaz çelik, DLC kaplamalı |
| Yatak malzemesi |
Karbon grafit |
| Yaklaşık net ağırlık |
3,2 kg |
| Yaklaşık brüt ağırlık |
3,5 kg |
Kullanım Alanları
Wilo Atmos MAXO1.0 30/0,5-8 sirkülasyon pompası, gerekli debi ve basma yüksekliğinin sağlandığı uygun tesisatlarda aşağıdaki uygulamalarda kullanılabilir:
-
Merkezi ısıtma sistemleri
-
Ticari binaların ısıtma tesisatları
-
Klima ve havalandırma sistemleri
-
Kapalı devre soğutma sistemleri
-
Endüstriyel sirkülasyon tesisatları
-
Isıtma ve soğutma suyu devreleri
-
Uygun sıcaklık ve basınç koşullarındaki mekanik tesisatlar
Bu modelin temel görevi, kapalı devre tesisatlarda akışkanın dolaşımını sağlamaktır. Kuyu suyu çekme veya kullanım suyu basıncını doğrudan artırma amaçlı klasik hidrofor pompası değildir.
Kontrol Modları ve Çalışma Prensibi
Değişken Fark Basıncı (Δp-v)
Değişken debili tesisatlarda sistemin ihtiyacına göre fark basıncının ayarlanmasını sağlar. Termostatik vanalı uygun ısıtma tesisatlarında tercih edilebilir.
Sabit Fark Basıncı (Δp-c)
Fark basıncının belirli bir seviyede korunmasının istendiği uygun hidrolik sistemlerde kullanılabilir.
Sabit Devir (n-const)
Pompanın seçilen devir kademesinde çalışmasını sağlar. Belirli bir çalışma karakteristiğinin korunmasının istendiği uygun uygulamalarda tercih edilebilir.
Doğru kontrol modu, sistemin hidrolik özelliklerine ve gerekli debi-basınç değerlerine göre seçilmelidir.
Montaj ve Pompa Seçiminde Dikkat Edilmesi Gerekenler
Wilo Atmos MAXO1.0 30/0,5-8 satın alınmadan önce mevcut tesisatın bağlantı ölçüsü, montaj uzunluğu ve hidrolik gereksinimleri kontrol edilmelidir.
-
G 2 bağlantının tesisatla uyumlu olduğu doğrulanmalıdır.
-
Gerekli debi ve basma yüksekliği belirlenmelidir.
-
Montaj uzunluğunun 180 mm olduğu dikkate alınmalıdır.
-
Akışkan sıcaklığı ve sistem basıncı üreticinin belirttiği sınırlar içinde olmalıdır.
-
Yüksek sıcaklıklarda gerekli minimum giriş basıncı yüksekliği kontrol edilmelidir.
-
Pompanın performans eğrisi, tesisatın gerçek çalışma noktasıyla karşılaştırılmalıdır.
Sıkça Sorulan Sorular
Wilo 2246707 hangi modeldir?
Wilo Atmos MAXO1.0 30/0,5-8 model frekans konvertörlü elektronik sirkülasyon pompasıdır.
Wilo 2246707 invertörlü müdür?
Evet. EC motor ve entegre elektronik kontrol sistemiyle pompa çalışma performansını sistem ihtiyacına göre ayarlayabilir.
Wilo 2246707 maksimum kaç metre basar?
Maksimum basma yüksekliği 8,2 metredir. Gerçek basma yüksekliği, debiye ve tesisatın direnç kayıplarına bağlıdır.
Wilo 2246707 maksimum debisi ne kadardır?
Maksimum debisi 9,5 m³/h değerindedir. Bu değer, maksimum basma yüksekliğiyle aynı çalışma noktasında elde edilmez.
Wilo 2246707 kaç bar basınca dayanır?
Maksimum işletme basıncı 10 bardır.
Wilo 2246707 hangi bağlantıya sahiptir?
G 2 boru bağlantısı, DN 30 nominal bağlantı ölçüsü ve 180 mm montaj uzunluğuna sahiptir.
Wilo 2246707 nerelerde kullanılır?
Isıtma, klima, havalandırma, kapalı devre soğutma ve uygun endüstriyel sirkülasyon sistemlerinde kullanılabilir.
Voltaj
220 Volt (Monofaze)
Pompa Rekor Aralığı
180 mm
